三代多模NB地磁
一、 产品概述
三代地磁与二代地磁最大不同是，增加三种传感器提高检测精度，另外增加RFID功能，便于路边收费员骑个电动车就可与地磁通信，前代地磁技术一个收费员只能管理约30个车位，用了三代地磁以后，一个收费员可以管理100个以上车位。
对于开放式路边停车场，全自动无人值守收费是可以技术实现的，但是路边车位一般属于政府公共资源，政府不能只考虑智慧泊车公司的最大利益，更要考虑增加社会就业。何况全自动无人值守收费系统，政府一次性投入费用是地磁收费系统的三倍以上，这几年政府公共收入锐减，预算有限，因此为实现既稳定社会就业又能考虑智慧泊车公司的利润，我公司再次率先提出三代地磁技术解决方案，以解决当下智慧泊车收费系统的供需矛盾。
此外，三代地磁外壳模具为无螺丝设计，三件套，内胆装电池和主板，外罩与内胆防水，外罩与外壳再加一层防水，外罩有螺纹直接与外壳旋紧耦合，这样设计对主板维护和换电池非常方便。
检测报告为省部级，检测项目包括精度、电池性能、抗压强度等，但省级检测报告防水只做到IP67。至于IP68、电磁兼容和无线传导抗扰度等试验报告是在中华台北国际实验室检测通过的。需要的客户，可另外来电来邮索取完整检测报告，至于其他实验室的第三方检测报告，可走委托定制合同。

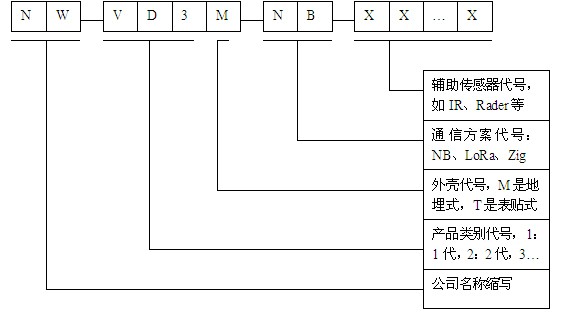

二、型号定义
举例说明：NW-VD2M-ZGB表示二代2.4G Zigbee方案；NW-VD2M-LoRa表示是2代LoRaWan方案。尾缀XX…X表示辅助传感器的英文简称，如雷达-Radar；激光-Laser；红外-IR等，没有尾缀就是普通单模地磁。一般如果产品类别代号是VD2M的话，就是二代地磁，定有尾缀代号。辅助传感器对应的检测精度、应用场景、功耗和价格也是不同的，客户可根据使用环境和成本核算的不同确定通信方式和辅助传感器的配置。
三、 三代地磁性能参数
|
参数 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
|
工作功耗 |
射频关闭传感器采样，配置接口工作 |
20 |
30 |
50 |
mA |
|
休眠功耗 |
射频关闭，传感器关闭，MCU休眠 |
200 |
240 |
280 |
uA |
|
峰值功耗 |
射频传输功率17dBm，传感器采样，配置接口工作 |
450 |
460 |
500 |
mA |
|
平均功耗 |
6个月5000次上报平均电量测试 |
450 |
480 |
500 |
uA |
|
工作电压 |
正常通信，传感器工作 |
3.0 |
3.3 |
3.6 |
V |
|
电池容量 |
一次电池 |
|
38 |
|
Ah |
|
工作周期 |
设置休眠时间30秒，最大65秒 |
|
7 |
|
Year |
|
环境温度 |
高低温试验箱，连续8小时工作 |
-40 |
20 |
80 |
℃ |
|
EMC |
接触放电、群脉冲、浪涌等 |
|
CLASSB |
|
|
|
抗压强度 |
50吨液压机机械疲劳测试 |
14 |
15 |
16 |
T |
|
检测精度 |
海拔120m，25℃，1000辆车进出 |
|
99% |
|
Park/100 |
|
检测参数 |
地磁三轴、温度、雷达、RFID |
|
XYZ+T+E |
|
5轴+1 |
|
防护等级 |
1m浸水测试，开盖无进水漏水 |
|
IP68 |
|
|
|
抗振强度 |
振动试验台 |
2 |
3 |
4 |
±g |
|
老化测试 |
紫外室和高低温湿热交变模拟 |
6 |
7 |
8 |
Year |
通信性能
|
参数 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
|
NB-IoT通信频段 |
电信、移动、联通、中华（台北） |
700 |
850 |
900/1800 |
MHz |
|
可选频段 |
LoRa、Zigbee或 2.4G蓝牙 （LoRa支持CN470M，EU868M，兼顾433M和920M，也就是中欧澳美韩常用LoRaWan频段） |
410 |
470 |
2400 |
MHZ |
|
发射功率 |
发射增益 |
17 |
20 |
23 |
dBm |
|
传输速率 |
蓝牙和NB波特率 |
|
9600 |
25000 |
bps |
|
字节长度 |
蓝牙和NB通信数据包长 |
10 |
20 |
100 |
byte |
地磁外壳尺寸和重量
|
参数 |
测试条件 |
地埋式 |
定制 |
单位 |
|
顶部直径 |
卡尺 |
115 |
按图纸开模 |
mm |
|
底部直径 |
卡尺 |
110 |
同上 |
mm |
|
高度 |
卡尺 |
100 |
同上 |
mm |
|
重量 |
天平 |
550 |
同上 |
g |
8、地磁操作和存储环境
|
参数 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
|
操作温度 |
车位检测状态准确度错误概率≤1% |
-40 |
25 |
85 |
℃ |
|
储存温度 |
正常在25度以下0度以上 |
-20 |
25 |
55 |
℃ |
|
储存磁场环境 |
不允许保存在强磁场环境下 |
±1000 |
±1500 |
±2000 |
mGauss |
四、 不同辅助传感器应用对比
|
地磁类别 对比项目 |
单模地磁 |
红外地磁 |
激光地磁 |
三代雷达地磁 |
|
检测精度 |
92% |
96% |
98% |
99% |
|
浸水冰雪 |
不影响 |
靠地磁 |
靠地磁 |
靠地磁 |
|
树叶尘污 |
不影响 |
红外失效 |
激光失效 |
不影响 |
|
平均功耗 |
最小 |
较小 |
较小 |
小于1mA |
|
测距范围 |
无 |
0-25cm |
2-60cm |
10-80cm |
|
能量范围 |
无 |
0-25cm |
无 |
12-80cm |
|
RFID识别 |
无 |
无 |
无 |
有 |
|
万套单价 |
最低 |
低 |
较低 |
略高 |
五、 产品图片

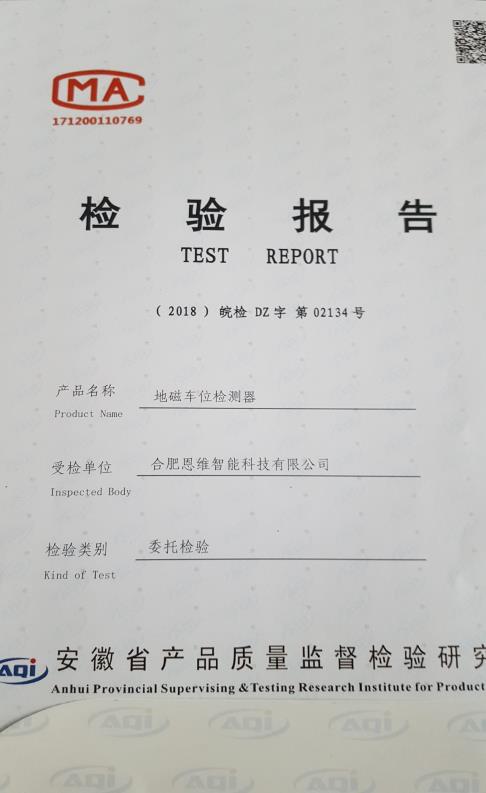

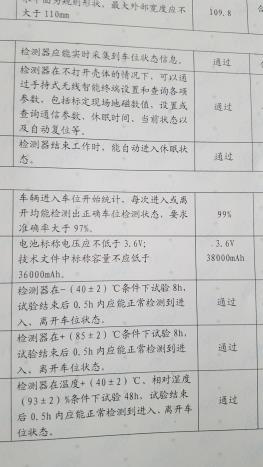

六、 检测报告部分
七、商务说明
3代无线多模地磁参考单价650，质保叁年，可含三年资费NB卡，含13%税，不含运费，用哪个频段NB或LoRa Wan，定货时要说明，款到4-6周内发货。
